儲罐外裝式液位計安裝示意圖

此圖為法蘭安裝 ，也可選擇螺紋安裝。

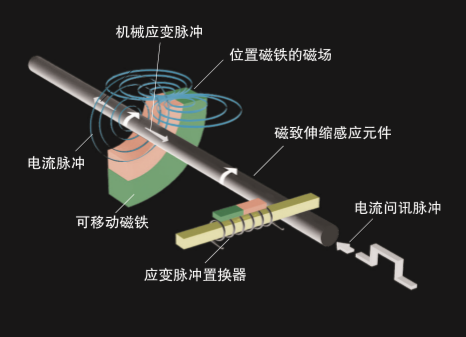

磁致伸縮液位傳感器原理概述

     該位液位感器主要由進口高精磁致伸縮波導絲、可隨液面漂浮的浮球（永久磁鐵）、電子倉處理器等核心部件組成，利用磁致伸縮原理，當電流脈沖（即詢問信號）由傳感器電子倉以超聲波的恒速通過磁致伸縮波導絲傳出，沿著波導絲就產生旋轉磁場，當改磁場與位置浮球的磁場交匯時，波導絲產生磁致伸縮現象，生成一個應變脈沖（返回信號），這個應變脈沖又以超聲波的恒速從位置測量點返回到電子倉，并被識別，處理器利用兩個脈沖的時間差達到位置精準測量的目的。
